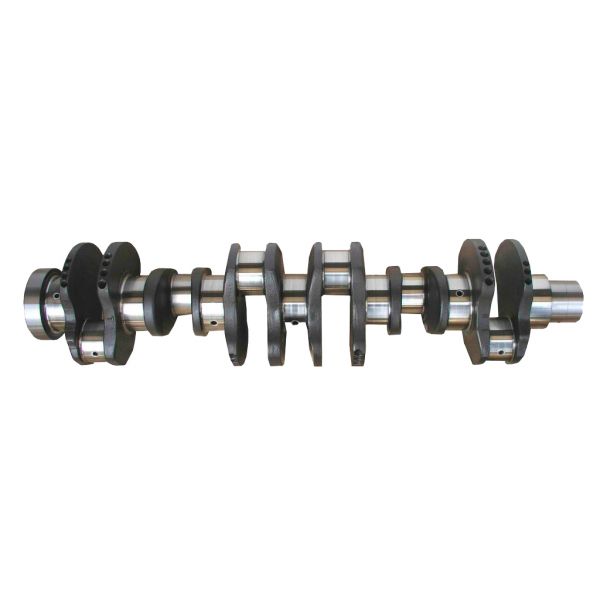

Коленвалы Deutz — это один из ключевых элементов кривошипно-шатунного механизма двигателя внутреннего сгорания. Он преобразует возвратно-поступательное движение поршней во вращательное, которое затем передаётся трансмиссии и, в конечном итоге, на колёса транспортного средства.
Назначение коленвала
Основная функция коленвала заключается в передаче крутящего момента от поршней к маховику и далее — к трансмиссии. Он должен выдерживать значительные нагрузки, возникающие в результате взрывов топливной смеси в цилиндрах двигателя, а также обеспечивать синхронизацию работы двигателя.
Коленвал также участвует в:
-
Установке фаз газораспределения.
-
Поддержании балансировки двигателя.
-
Приводе вспомогательных агрегатов через шкивы и ремни.
Конструкция коленвала
Коленвал состоит из следующих элементов:
-
Шейки коренные — служат опорами в блоке двигателя.
-
Шейки шатунные — соединяются с шатунами, которые передают движение от поршней.
-
Щеки коленвала — связывают коренные и шатунные шейки.
-
Противовесы — обеспечивают балансировку вала, уменьшая вибрации.
-
Масляные каналы — для смазки трущихся поверхностей.
-
Шлицевые соединения или фланцы — для установки шкивов, маховика и других компонентов.
Виды коленвалов
Коленвалы могут отличаться по следующим признакам:
-
По числу цилиндров: для 3-, 4-, 6-, 8- и более цилиндров.
-
По материалу: чугунные, стальные, кованые.
-
По технологии изготовления: литьевые, кованые, фрезерованные.
Материалы изготовления
Коленвалы изготавливаются из различных сплавов, в зависимости от требований к прочности и долговечности:
-
Чугун — дешев и прост в производстве, но уступает по прочности.
-
Углеродистая сталь — прочнее чугуна, но дороже.
-
Легированная сталь — обеспечивает наивысшую прочность и ресурс.
-
Кованая сталь — используется в спортивных и высоконагруженных двигателях.
Дополнительно применяются термообработка и азотирование для увеличения износостойкости.
Технология производства коленвалов
1. Проектирование
Создание 3D-моделей, определение нагрузок, балансировки и каналов смазки.
2. Литьё или ковка
-
Литьё — более дешёвый и массовый метод.
-
Ковка — придаёт металлу волокнистую структуру, значительно увеличивающую прочность.
3. Механическая обработка
-
Токарная и фрезерная обработка.
-
Шлифовка шеек до точных размеров.
-
Создание масляных каналов.
4. Термообработка
-
Закалка шеек и щек.
-
Азотирование или цементация.
5. Балансировка
Используются высокоточные станки для устранения дисбаланса.
6. Контроль качества
Ультразвуковая дефектоскопия, измерение биения, проверка твердости.
Основные неисправности коленвала
-
Износ шатунных и коренных шеек
Проявляется в виде снижения давления масла и шума двигателя. -
Трещины и разрушения
Возникают из-за перегрева, вибраций или усталости металла. -
Разбалансировка
Приводит к повышенной вибрации и снижению ресурса двигателя. -
Засорение масляных каналов
Может привести к масляному голоданию и поломке. -
Проворачивание вкладышей
Связано с недостаточной смазкой и перегревом шеек.
Причины поломок
-
Нарушение режима смазки.
-
Работа на изношенном масле.
-
Чрезмерные обороты двигателя.
-
Попадание грязи или стружки в систему смазки.
-
Плохое качество сборки.
Признаки неисправности коленвала
-
Металлический стук при работе двигателя.
-
Падение давления масла.
-
Повышенные вибрации.
-
Обнаружение стружки в масле.
-
Увеличенный расход масла.
Ремонт и восстановление коленвала
Ремонт может включать:
-
Шлифовку шеек до ремонтного размера.
-
Нанесение наплавки с последующей обработкой.
-
Балансировку после ремонта.
-
Замена вкладышей.
Важно использовать качественные материалы и точное оборудование.
Как продлить срок службы коленвала?
-
Использовать качественное моторное масло и регулярно его менять.
-
Не перегревать двигатель.
-
Избегать длительной работы на высоких оборотах.
-
Периодически проверять давление масла.
-
Следить за системой охлаждения.
Современные технологии в производстве
Сегодня в производстве коленвалов применяются:
-
3D-моделирование и симуляции нагрузок.
-
CAD/CAM системы для точной обработки.
-
Цифровая балансировка и контроль.
-
Нанесение плазменных покрытий для увеличения износостойкости.
Заключение
Коленвал — это сердце механической части двигателя. Его исправность критически важна для долговечной и надёжной работы мотора. Современные технологии позволяют производить коленвалы с высокой точностью и износостойкостью, но даже самый прочный вал требует правильной эксплуатации и своевременного обслуживания.
