Рукава высокого давления (РВД) — это критически важные компоненты гидравлических систем, обеспечивающие надёжную, герметичную и гибкую передачу рабочих сред под давлением от 10 до 50 МПа и выше. Они применяются в самых разных отраслях: строительной и сельскохозяйственной технике, горнодобывающем оборудовании, металлургии, нефтегазовой промышленности, авиации, судостроении, станкостроении и даже в пищевой промышленности. Однако универсальных решений не существует: каждый рукав высокого давления проектируется под конкретные условия эксплуатации.
Неправильный выбор РВД — одна из самых частых причин аварий в гидросистемах. Выход из строя рукава может привести не только к простою оборудования и финансовым потерям, но и к серьёзным травмам персонала из-за разрыва под давлением, выброса горячей жидкости или возгорания. Поэтому ключевым фактором надёжности и безопасности является точное соответствие характеристик рукава условиям его эксплуатации.
В данной статье подробно рассматриваются основные параметры, определяющие выбор РВД: рабочее давление, температурный режим, химическая совместимость с рабочей средой, морозостойкость, а также дополнительные факторы — вибрация, изгиб, истирание, ультрафиолетовое излучение и условия монтажа. Особое внимание уделено практическим рекомендациям по подбору, маркировке, сертификации и продлению срока службы изделий в экстремальных условиях.
1. Рабочее и пиковое давление: основа выбора конструкции рукава
Давление — главный параметр, определяющий тип армирования и конструкцию РВД.
1.1. Типы давления в гидросистемах
- Рабочее давление (Working Pressure, WP) — максимальное давление, при котором система эксплуатируется в штатном режиме.
- Пиковое (импульсное) давление — кратковременные скачки давления, возникающие при включении/выключении насосов, резком торможении гидродвигателей и т.д. Может превышать рабочее в 1,5–2 раза.
- Давление разрыва (Burst Pressure, BP) — давление, при котором происходит разрушение рукава. По стандартам (EN, ISO, ГОСТ) оно должно быть не менее чем в 4 раза выше рабочего для оплёточных и в 3–4 раза для навивочных рукавов.
1.2. Соответствие конструкции рукава давлению
- Оплёточные рукава (EN 853 1SN, 2SN, EN 857 1SC, 2SC):
- Рабочее давление: от 10 до 25 МПа (в зависимости от диаметра и количества слоёв).
- Применяются в системах с умеренными нагрузками: погрузчики, мини-экскаваторы, промышленные станки.
- Навивочные рукава (EN 856 4SP, 4SH, R12, R13, R15):
- Рабочее давление: от 25 до 50+ МПа.
- Используются в тяжёлой технике: карьерные экскаваторы, гидромолоты, буровые установки, прессовое оборудование.
Важно: при выборе РВД необходимо учитывать не только номинальное рабочее давление системы, но и возможные гидроудары. В системах с высокой динамикой рекомендуется выбирать рукав с запасом по давлению на 20–30%.
1.3. Влияние диаметра на давление
Чем больше внутренний диаметр рукава, тем ниже его допустимое рабочее давление при одинаковой конструкции армирования. Это связано с увеличением площади, на которую действует давление. Поэтому для высоконапорных систем с большим расходом жидкости часто используют несколько параллельных рукавов меньшего диаметра.
2. Температурный режим: от жары до мороза
Температура — второй по значимости фактор после давления. Она влияет как на внутренний резиновый слой, так и на наружный покров и армирующий слой.
2.1. Стандартный температурный диапазон
Большинство промышленных РВД на основе нитрильного каучука (NBR) рассчитаны на диапазон:
- от –40 °C до +100 °C (кратковременно до +125 °C).
Этот диапазон подходит для большинства условий умеренного климата и типичных гидросистем.
2.2. Повышенные температуры
В металлургии, литейном производстве, нефтепереработке температура рабочей жидкости может достигать +150 °C и выше. Для таких условий применяются специальные рукава:
- С внутренним слоем из EPDM (этилен-пропиленового каучука) — устойчив к температурам до +150 °C, но не совместим с минеральными маслами.
- С фторкаучуковым (FKM/Viton) покрытием — выдерживает до +200 °C, химически инертен, но дорог.
- С термопластичным полиуретаном (TPU) — хорошая термостойкость и износостойкость, но ограниченная совместимость с некоторыми жидкостями.
Также используются теплоизоляционные кожухи или воздушные зазоры между горячими поверхностями и рукавом.
2.3. Низкие температуры и морозостойкость
В северных регионах, в холодильных установках, при работе в зимний период температура может опускаться до –50 °C и ниже. В таких условиях обычные РВД теряют эластичность, становятся хрупкими и ломаются даже при небольшом изгибе.
Для низкотемпературной эксплуатации применяются:
- Рукава с морозостойкой резиной на основе специальных модификаций NBR или HNBR (гидрогенизированный нитрильный каучук).
- Маркировка по ГОСТ или EN: например, «–50 °C» или «Arctic Grade».
- Текстильное армирование вместо металлического — повышает гибкость при низких температурах.
Практический совет: перед запуском оборудования в мороз обязательно прогревайте гидросистему. Резкий запуск «на холодную» создаёт высокое давление в охрупевшем рукаве — это частая причина разрывов.
3. Устойчивость к агрессивным средам: химическая совместимость
Рабочая среда — не всегда минеральное масло. В зависимости от отрасли могут использоваться:
- Вода и водно-гликолевые эмульсии (пожаробезопасные гидросистемы);
- Синтетические гидравлические жидкости (Skydrol, phosphate esters);
- Топливо, бензин, дизельное топливо;
- Кислоты, щёлочи, растворители (в химической промышленности);
- Пищевые масла и жидкости (молоко, вино, растительные масла).
3.1. Совместимость материалов внутреннего слоя
Рабочая среда Рекомендуемый материал внутреннего слоя Минеральные масла NBR, HNBR Вода, эмульсии EPDM, NBR (специальный) Синтетические жидкости FKM (Viton), EPDM Топливо, бензин NBR с повышенной стойкостью Кислоты, щёлочи FKM, PTFE (тефлон) Пищевые продукты FDA-совместимый NBR или EPDM
PTFE-рукава (с тефлоновой трубкой внутри) — универсальное решение для агрессивных сред, но они дороги, менее гибки и требуют специальных фитингов.
3.2. Последствия несовместимости
- Набухание внутреннего слоя → уменьшение проходного сечения → рост давления и перегрев.
- Растрескивание резины → утечки, попадание загрязнений в систему.
- Разрушение армирования из-за проникновения агрессивной среды.
Поэтому перед выбором РВД обязательно сверяйтесь с таблицами химической совместимости производителя.

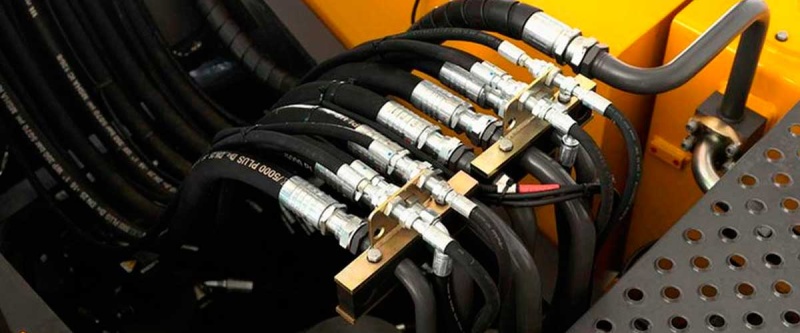

4. Дополнительные эксплуатационные факторы
Помимо основных параметров, на выбор и срок службы РВД влияют:
4.1. Радиус изгиба и подвижность
- Оплёточные рукава: минимальный радиус изгиба — 5–7 наружных диаметров.
- Навивочные рукава: 10–15 диаметров.
В подвижных системах (например, стрела экскаватора) предпочтительны оплёточные или специальные гибкие рукава с текстильным армированием.
4.2. Истирание и механические повреждения
В условиях постоянного трения (например, в шахтах или на конвейерах) используются:
- Рукава с усиленным наружным слоем (из полиуретана или специальной резины).
- Гофрированные или тканевые защитные кожухи.
- Металлическая оплётка поверх РВД («рукав в рукаве»).
4.3. Ультрафиолет и озон
При длительной эксплуатации на открытом воздухе наружный слой должен содержать стабилизаторы УФ-излучения. Иначе резина растрескивается, обнажая армирование.
4.4. Электропроводность
В некоторых системах (например, с горючими жидкостями) требуется электропроводный рукав, чтобы предотвратить накопление статического электричества. Такие РВД имеют углеродные добавки в резину или медную жилу.
5. Практические рекомендации по выбору РВД
- Определите все параметры среды: тип жидкости, давление (рабочее и пиковое), температуру (мин./макс.), частоту циклов.
- Уточните условия монтажа: радиус изгиба, вибрации, истирание, УФ-воздействие.
- Выберите стандарт: EN 853/856/857 (Европа), SAE 100R (США), ГОСТ (Россия).
- Подберите конструкцию: оплётка или навивка, количество слоёв.
- Проверьте совместимость материалов по таблицам производителя.
- Убедитесь в наличии сертификатов: ISO, DIN, ГОСТ, FDA (для пищевой промышленности), ATEX (для взрывоопасных зон).
- Не экономьте на качестве: дешёвые несертифицированные РВД часто не соответствуют заявленным характеристикам.
6. Маркировка и идентификация

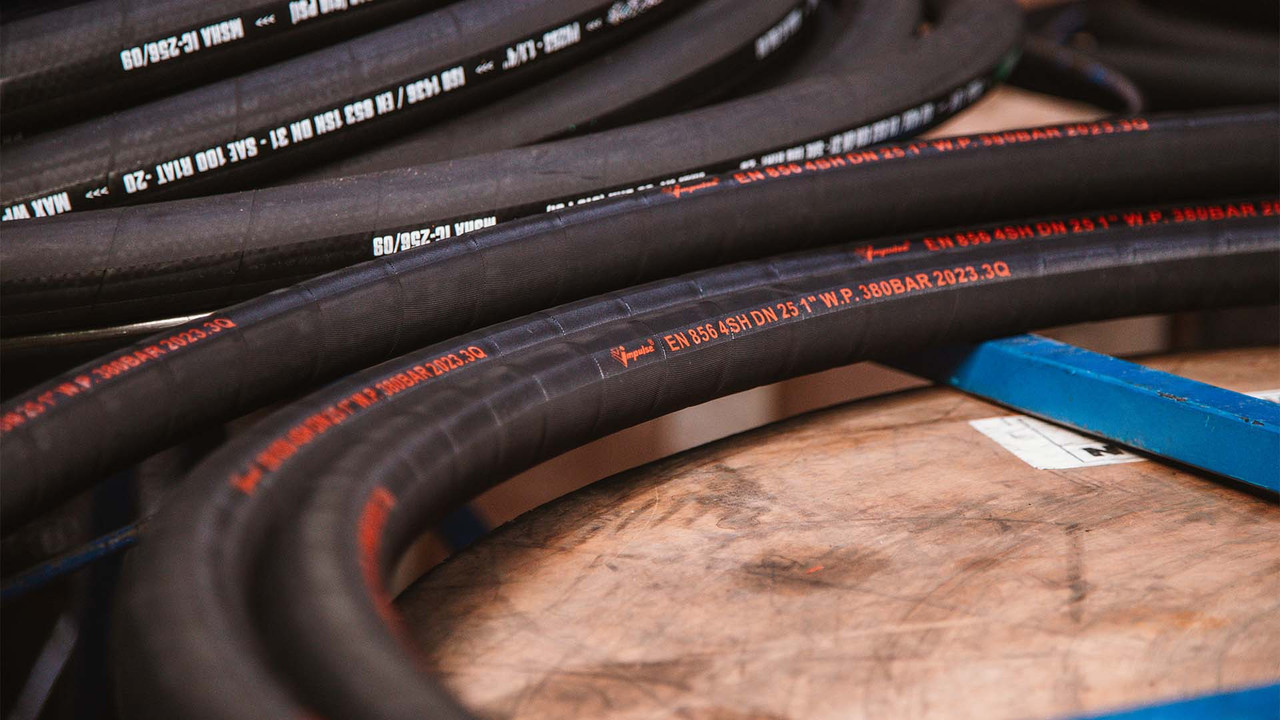

Каждый качественный РВД имеет чёткую маркировку, включающую:
- Тип (например, 2SN, 4SP);
- Внутренний диаметр (в мм или дюймах);
- Рабочее давление;
- Стандарт (EN 853 и др.);
- Диапазон температур;
- Месяц и год производства;
- Логотип производителя.
Отсутствие маркировки — повод для отказа от использования.
7. Срок службы и техническое обслуживание
Даже при идеальном подборе РВД имеет ограниченный ресурс:
- Стандартный срок службы: 2–5 лет.
- В тяжёлых условиях: 6–18 месяцев.
Рекомендации по обслуживанию:
- Ежедневный визуальный осмотр на утечки, вздутия, повреждения.
- Замена при первых признаках износа — не дожидайтесь аварии.
- Хранение запасных рукавов в сухом, тёмном месте при температуре +5…+25 °C.
- Не складывать рукава в кольца с радиусом меньше минимального изгиба.
Заключение
Выбор рукава высокого давления — это не просто подбор по диаметру и длине, а комплексный инженерный процесс, требующий учёта множества взаимосвязанных факторов: давления, температуры, химического состава рабочей среды, климатических и механических условий эксплуатации. Ошибка на этапе подбора может обернуться катастрофой, в то время как грамотно выбранный РВД обеспечит годы безотказной работы.
Современные производители предлагают широкий ассортимент специализированных рукавов для самых экстремальных условий — от Арктики до сталелитейных цехов. Ключ к успеху — не в поиске «самого прочного», а в точном соответствии характеристик изделия реальным условиям эксплуатации. Помните: надёжность гидравлической системы начинается с правильного выбора каждого её элемента, и РВД — один из самых уязвимых, но и самых важных из них.
