В мире промышленного оборудования и машин нет ничего важнее надежности. А одним из ключевых элементов, обеспечивающих долговечную и безотказную работу вращающихся частей, являются подшипниковые узлы и корпуса https://xn--d1ahbaahewgibd8al5fyc.xn--p1ai/block_housing_unit. Это не просто держатели для подшипников, а сложные инженерные сборки, от правильного выбора и монтажа которых зависит КПД, вибрация, энергопотребление и общий срок службы всего механизма. В этой статье мы подробно разберем, что такое подшипниковый узел, какие типы корпусов существуют, и как сделать правильный выбор для ваших задач.
Что такое подшипниковый узел? Конструкция и основные функции
Подшипниковый узел (или корпус подшипника) – это готовый к установке узел, состоящий из собственно подшипника, размещенного в специальном корпусе, и часто включающий элементы для смазки и защиты.
Основные функции подшипникового узла:
-
Фиксация подшипника: Обеспечение точного и надежного положения подшипника на валу или в станине оборудования.
-
Передача нагрузок: Восприятие и перераспределение радиальных, осевых и комбинированных нагрузок с вала на раму или картер машины.
-
Защита от внешних воздействий: Предохранение подшипника от попадания влаги, пыли, абразивных частиц и других загрязнений.
-
Обеспечение смазки: Создание резервуара для смазочного материала (масла или пластичной смазки) и его удержание в зоне контакта.
-
Герметизация: Предотвращение вытекания смазки и попадания загрязнений с помощью уплотнительных элементов.
Основные типы подшипниковых корпусов: Классификация и особенности
Корпуса подшипников классифицируются по конструкции, способу монтажа и материалу изготовления.
1. Разъемные корпуса (SN-серия, SNU, SAF)
Это самый распространенный тип. Конструктивно состоят из двух частей – основания и крышки, что значительно упрощает монтаж и демонтаж подшипника без съема других компонентов машины.
-
Преимущества: Легкий монтаж/демонтаж, хорошая ремонтопригодность, высокая стабильность.
-
Область применения: Электродвигатели, редукторы, вентиляторы, конвейеры, насосы.
2. Неразъемные корпуса (P-серия)
Представляют собой цельную конструкцию, часто с бронзовой или баббитовой втулкой вместо подшипника качения. Вал устанавливается внутрь.
-
Преимущества: Простота конструкции, низкая стоимость, компактность.
-
Недостатки: Сложный монтаж вала, особенно при больших нагрузках.
-
Область применения: Легконагруженные механизмы, сельскохозяйственная техника, некоторые виды приводов.

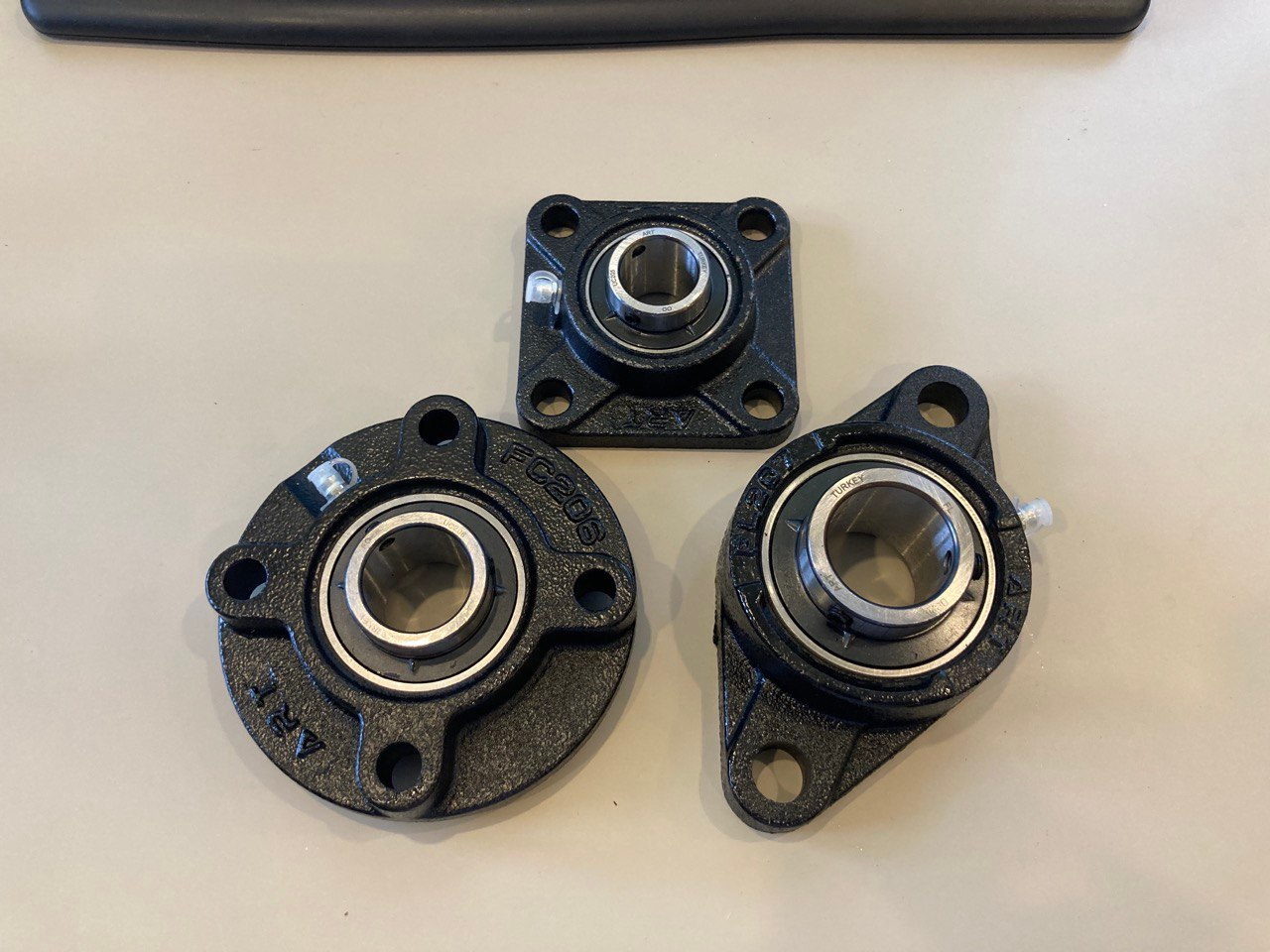

3. Фланцевые корпуса (F-серия, FX)
Имеют круглый или прямоугольный фланец для крепления к вертикальной или горизонтальной поверхности. Обеспечивают точное центрирование и жесткую фиксацию.
-
Преимущества: Прочное крепление, удобство монтажа на вертикальные плоскости, хорошее сопротивление осевым нагрузкам.
-
Область применения: Серводвигатели, робототехника, станки с ЧПУ, устройства, где важна точность позиционирования.
4. Подшипниковые блоки с самоустановкой (CARB, сферические)
Оснащены сферическими подшипниками (например, сферическими роликоподшипниками) или упругими элементами, которые позволяют корпусу самоустанавливаться и компенсировать перекосы вала и монтажные погрешности.
-
Преимущества: Компенсация misalignment (перекоса), стойкость к ударным нагрузкам.
-
Область применения: Конвейерные системы, тяжелое промышленное оборудование, горнодобывающая техника.
Материалы изготовления корпусов подшипников
-
Чугун (GG25, EN-GJL-250): Наиболее распространенный материал. Обладает высокой прочностью, демпфирующими свойствами (поглощает вибрации), устойчив к деформации. Используется для тяжелонагруженных узлов.
-
Сталь: Применяется реже, в основном для специализированных задач, где требуется особая прочность или сварная конструкция.
-
Шаровидный графит (Чугун ВЧШГ): Более прочный и пластичный по сравнению с серым чугуном, используется для ответственных применений.
-
Пластмассы (Полиамид, PP): Легкие, коррозионностойкие корпуса для пищевой, химической промышленности и применений с малой нагрузкой.
Ключевые критерии выбора подшипникового узла
Правильный выбор узла – залог его долгой службы. При подборе необходимо учитывать:
-
Тип и величина нагрузки: Радиальная, осевая, комбинированная, ударная.
-
Частота вращения вала: Высокоскоростные узлы требуют особых решений по смазке и балансировке.
-
Условия эксплуатации: Температура, наличие влаги, абразивной пыли, агрессивных сред.
-
Тип и способ смазки: Консистентная смазка или масло. Наличие системы централизованной смазки.
-
Требования к герметизации: Уплотнения (лабиринтные, контактные, комбинированные) подбираются под конкретные условия.
-
Способы монтажа и крепления: На лапах, на фланце, на суппорте.
Монтаж, смазка и обслуживание подшипниковых узлов
Даже самый качественный узел не проработает долго при неправильном монтаже и обслуживании.
-
Монтаж: Необходимо обеспечить чистоту, правильную посадку на вал (натяг), соосность и затяжку крепежа с рекомендуемым моментом.
-
Смазка: Использовать только рекомендованные производителем смазки. Соблюдать интервалы и объемы пополнения. Пересмазка так же вредна, как и недосмазка.
-
Обслуживание: Регулярный визуальный контроль, проверка температуры и уровня шума. Своевременная замена уплотнений и смазки.
Заключение
Подшипниковые узлы и корпуса – это не просто «железки», а высокотехнологичные компоненты, от которых напрямую зависит эффективность вашего производства. Понимание их типов, особенностей и правил выбора позволяет инженерам и технологам принимать обоснованные решения, повышая надежность и снижая общую стоимость владения оборудованием. Инвестируя в качественные подшипниковые узлы и их правильное обслуживание, вы инвестируете в бесперебойную работу всей вашей техники.
